活动梯
发布日期:2015-06-29 20:36:56  字体大小:+ 放大字体 | - 减小字体

活动梯

    由于公路槽车和铁路槽车种类多,在高度和结构上的差异大,在进行槽车顶部作业时,需要在栈台上有一个到槽车顶部的安全、轻便的通道。我公司生产的活动梯梯就是用于在操作平台与各种高度的槽车之间建立操作人员行走的安全通道。
特点:



      1、 较大的跨距和高度调整范围                  2、热/冷浸锌防滑踏步
      3 、护脚翻板踏步                                    4、 安全扶手
      5、 复位自动锁定                                    6、 弹簧缸平衡重力
      7、 与槽车之间软垫接触

­





请注意:在折叠梯处于复位状态时,折叠梯的任何部位不得与槽车的停靠线或装载限界发生干涉。




























主要技术参数:

■           踏步数量
■           罐车的形式:汽车或火车
■           栈桥边缘距罐车中心距离:D
■           栈桥面与钢轨面垂直距离:H
■           型号说明:HX- XX
             HX--1为简易跳板
             HX--2为二步梯
             HX--3为三步梯
             HX--4为四步梯
■           根据现场条件可专门设计简易活动梯
产品说明
    我公司所生产的活动梯主要有以下几种主要规格,简易跳板,HX系列 (二步梯、三步梯、四步梯)等。HX系列活动梯是我公司开发研制,专为栈桥与罐车之间通道设计制造的产品。主要结构如下图所示由


文本框: A

1.支架             2.铁链             3.扶手横杆            4.扶手

5.锁紧             6.弹簧缸          7.踏步                  8.踏步下撑杆

9.端踏步          10. 底板          11.踏步                12.拉绳

    具有结构新颖、操作轻便、使用安全可靠特点。整体材料为低碳钢件,管型材,采用镀锌处理,美观,防腐、耐用;踏步采用齿形网格结构,防滑性能好;有防碰保护,避免火花产生。双弹簧缸平衡对称可靠,操作方便。防脱铁链,保证了梯子空悬装体下的工作可靠性,可翻转踏步保证了操作时人员的安全性。
    活动梯的安装方式可采用预埋地脚螺栓,通过底板上的四个F23孔将底板固定在栈桥上,或直接焊于栈桥上。
    活动梯一般装于栈桥的边缘,打开脚踏锁紧装置,松开一边的铁链,放下活动梯,将端踏步靠在罐车上或接近罐车处,挂上铁链。

































二步、三步、四步梯的最大上仰角为90°,最大下府角为25°。
三步梯总重约100公斤,四步梯总重约120公斤。
我公司设计的活动梯最大承载不小于200公斤。

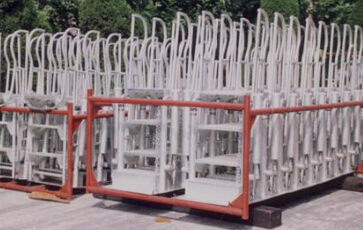

包装方式:国内运输采用铁架捆绑方式包装,对于金属接触部位采用麻袋布包裹保护。对于国际运输采用出口木箱包装方式。



 操作、维护及保养注意事项:
a.检查端步两边转轴销,在磨损量超过五分之一时,需更换转轴销。
b.定期在转动部分加注黄油,如转轴销,轴承等处。
c.脚踏锁紧处应轻踩轻放,不能将活动梯作为载重的工具。
d.操作活动梯的动作不可过猛, 最好能做到轻起轻落。
e.在装卸作业完毕一定要将活动梯收拢,以免发生撞车事故。







活动梯现场安装图片

活动梯鹤管现场安装图片
