主控室部分为柜式结构，采用标准19"工业控制机柜，工业计算机控制机，工业级服务器，显示器、键盘、UPS电源、彩色A4激光打印机及计算机软件组成。
　　码头和外接部分为2只激光传感器（控制器）、护罩支架、GPS时钟校核装置、便携式终端、无线基站以及与室内部分连接的供电、信号线缆组成。
　　
　　●根据设备选型的系统将增加如下功能：（具体配置可根据实际需要选择）
　　1、配置风速风向仪和流速流向仪、温度湿度仪、潮位波浪仪，实现码头综合环境数据的采集、显示及记录。
　　2、配置视频监控设备，可在远方观察船舶的情况和记录实际靠泊过程。
　　3、配置专用手持式无线数传显示--附远距离无线网桥，能让引航员更直接更方便的了解船舶和码头的各项动态数据。
　　4、配置室外大型LED显示屏，让船舶和码头的工作人员以及引航员实时了解靠泊情况。
　　5、配置缆绳张力监测系统和快速脱缆钩装置配合，让码头工作人员直接的了解船舶与码头的每一根缆绳的实时拉力数据，并能对每根缆绳进行不同的上限、上上限告警设定；当缆绳张力超出设定的极限值后将发出告警，引起工作人员的注意，让工作人员及时的做出处理，从而防止断缆事故的发生。
　　6、配置了船舶漂移实时在线监测功能，当船舶在靠泊结束进入生产状态后，开启“漂移监测状态”能让码头工作人员直接的了解船舶与码头的动态距离，对其进行不同的上限、上上限告警设定后，当距离超出设定的限值后将发出告警，引起工作人员的注意，让工作人员及时的做出处理。
　　7、配置了煤码头和矿石码头专用的激光传感器自动防尘装置，由于煤码头和矿石码头的灰尘比较大，防尘装置能够让激光传感器的前面板保持清洁，从而提高准确性，也使维护减少。
　　
　　1.1.6技术特点
　　△采用工业型服务器，可保证在强干扰情况下可靠工作。
　　△采用进口先进的激光测距仪，符合美国食品及药物管理局（F.D.A）眼安全I级标准要求。
　　△采用GPS卫星定位系统自动时钟校核，保证系统时钟与标准时间同步。
　　△多种显示方式，可满足不同的需要。
　　△防爆结构，满足特殊危险区域使用要求。

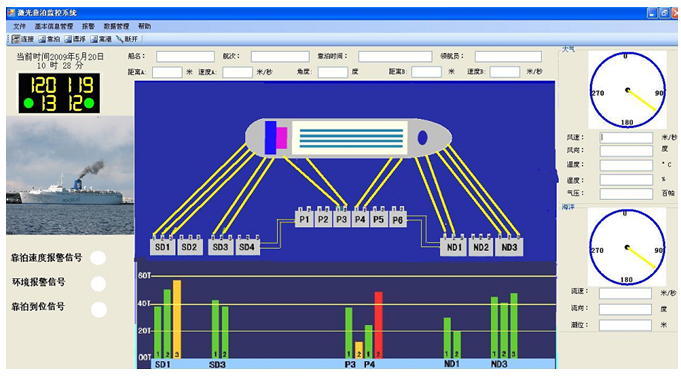

　　△中文图形化界面，操作简单，交互性更佳，上手容易，监控直观。
　　△安全性能
　　MSE-D301激光测距仪有两个激光：一个用于测量另一个用于瞄准。
　　测量激光的安全等级为1级（红外激光），对人眼安全而无伤害。
　　瞄准激光为2级，可能会对人眼视网膜造成损害，所以不要用眼睛直视激光束，也不要把激光束对着人。
　　传感器的供电电源为直流24V.
　　组态配置灵活，兼容性好。
