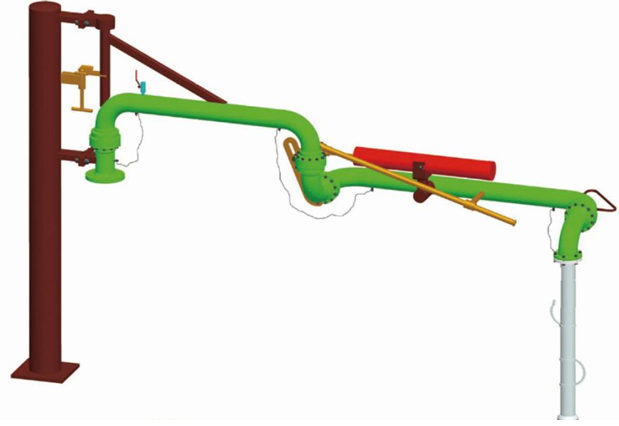

AL1402
装卸车鹤管厂家产品符合GB《石油库打造规范》标准，是收发油料工艺中一种理想的专用设备，我公司生产的顶部装车鹤管AL1402，属于非标产品，可根据用户的需求和提供的参数进行定制，通过现代化的检测设备进行全程跟踪测试，质量稳定，使用安全可靠，适合长期用于化学工业及其他行业收发各类液体原料。
技术参数
|
型号 |
AL1402 |
备注 |
|
规格 |
DN50、DN80、DN100、DN125、DN150 |
|
|
适用介质 |
AL1402顶部装车臂适用于汽、煤、柴油、液态化工介质，水煤浆等的汽、火车顶部装卸。
AL1402衬四氟顶部装车臂适用于强酸、氧化剂、碱等强腐蚀性介质的汽、火车顶部装卸，内衬材料：PTFE、PO等。 |
|
|
设计温度 |
-40°C-190°C |
|
|
设计压力 |
0-2.5MPa |
|
|
材质 |
20#、16Mn、不锈钢 |
|
鹤管选型参数表
|
1. |
公称通径 |
|
9 |
栈台高度 |
|
mm |
|
2. |
输送介质 |
|
10 |
接口中心与栈台边缘距离 |
|
mm |
|
3. |
管道材质 |
|
11 |
接口中心与槽车中心距离 |
|
mm |
|
4. |
旋向 |
左( )/右( ) |
12 |
接口法兰距栈台高度 |
|
mm |
|
5. |
现场接口法兰标准 |
|
13 |
最小槽车罐口高度 |
|
mm |
|
6. |
介质温度 |
|
14 |
最大槽车罐口高度 |
|
mm |
|
7. |
介质压力 |
|
15 |
栈台护栏高度 |
|
mm |
|
8. |
立柱 |
配/ 不配 |
16 |
雨棚高度 |
|
mm |
