AL1401
来源：鹤管厂家 日期：2018-12-12 点击：156
连云港鑫博机械设备有限公司位于连云港市赣榆区赣马镇工业园区，是一家集研发、设计、生产、销售、服务于一体的高新型技术企，装卸车鹤管厂家主营产品包括陆用流体装卸臂（鹤管）、活动梯、钢结构栈桥、活动梯、浮盘、定量装车系统、船用输油臂、自动化设备及控制系统等产品，可根据不同的规范要求，进行专业的定制设计制造，热忱欢迎各界用户来我公司参观考察，洽谈合作！

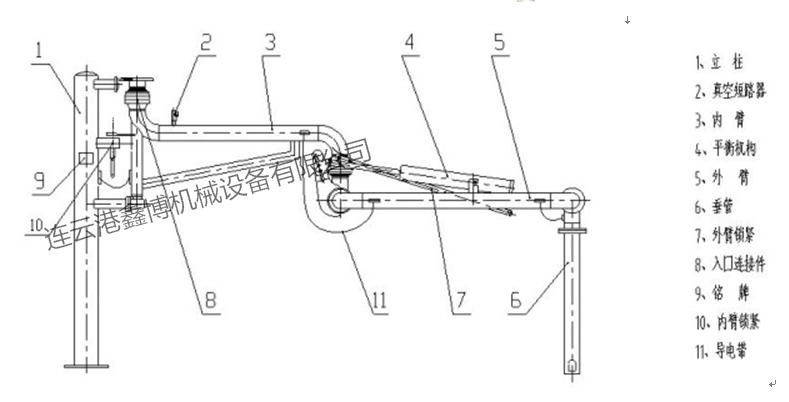

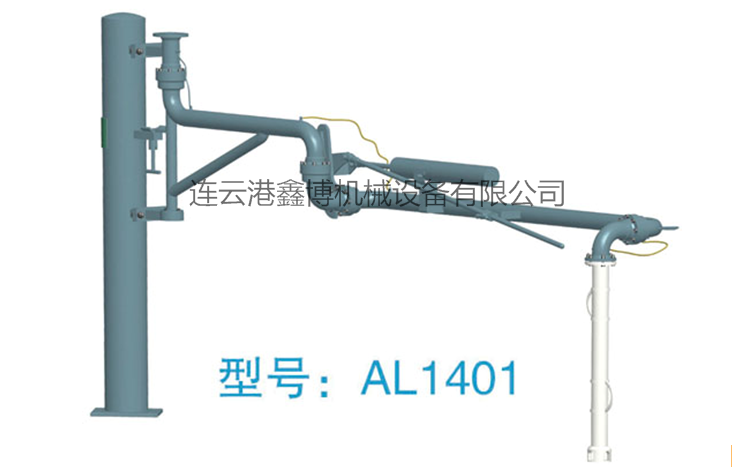

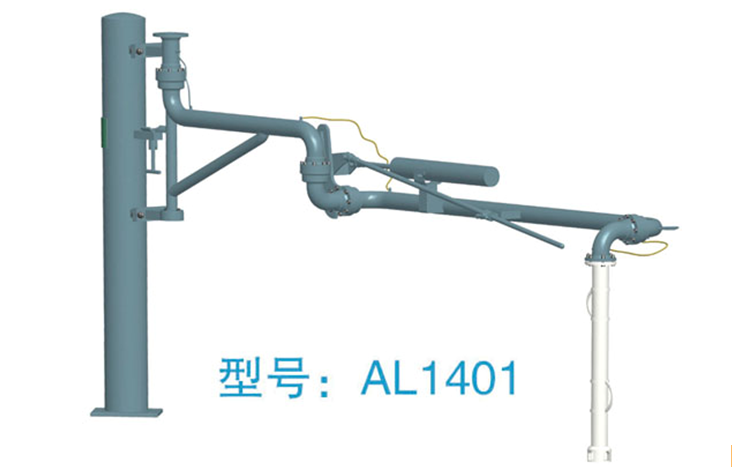

AL1401顶部装车鹤管适用于原油、汽、煤、柴油，液态化工介质，水煤浆等汽车、火车顶部装载。
|
型号 |
AL1401 |
备注 |
|
规格 |
DN50、DN80、DN100、DN125、DN150 |
|
|
适用介质 |
适用于原油、重油、成品油、食用油、化工介质、酒类等液体的顶部装车，接口向上 |
|
|
设计温度 |
-40°C-190°C |
|
|
设计压力 |
0.6~2.5MPa |
|
|
材质 |
20#、16Mn、不锈钢 |
|
鹤管选型参数表
|
1. |
公称通径 |
|
9 |
栈台高度 |
|
mm |
|
2. |
输送介质 |
|
10 |
接口中心与栈台边缘距离 |
|
mm |
|
3. |
管道材质 |
|
11 |
接口中心与槽车中心距离 |
|
mm |
|
4. |
旋向 |
左( )/右( ) |
12 |
接口法兰距栈台高度 |
|
mm |
|
5. |
现场接口法兰标准 |
|
13 |
最小槽车罐口高度 |
|
mm |
|
6. |
介质温度 |
|
14 |
最大槽车罐口高度 |
|
mm |
|
7. |
介质压力 |
|
15 |
栈台护栏高度 |
|
mm |
|
8. |
立柱 |
配/ 不配 |
16 |
雨棚高度 |
|
mm |
