汽柴油卸车鹤管 >AL1403
发布日期:2019-04-04 17:47:17  字体大小:+ 放大字体 | - 减小字体

汽柴油卸车鹤管 >AL1403

汽柴油卸车鹤管
顶部装卸车鹤管厂家 > 产品中心 > 陆用流体装卸臂(鹤管) > 汽柴油卸车鹤管 >AL1403

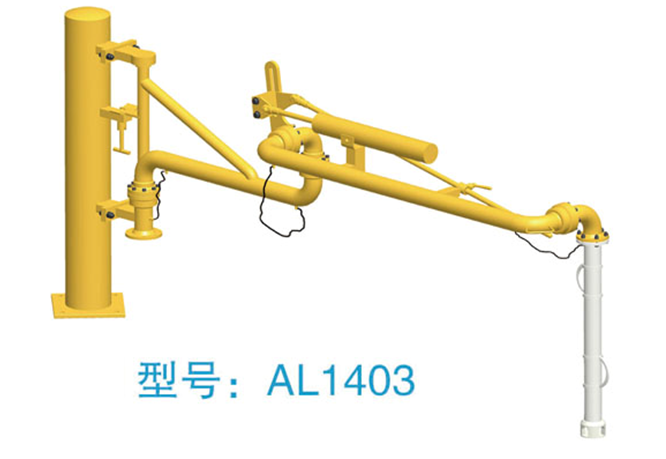

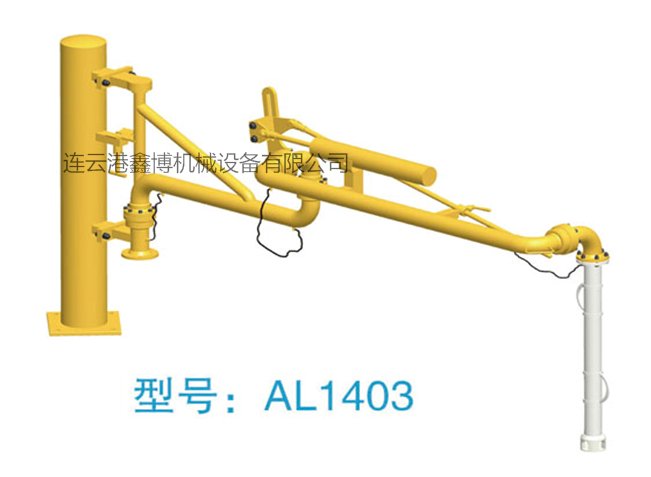

  鹤管是石化行业流体装卸过程中的专用设备,又称流体装卸臂。图示AL1403鹤管是常见的鹤管型号之一,字母AL代表陆用液体装卸臂,第一位数字1代表顶部装卸,第二位数字4代表液相管的旋转接头数量为4,第三位数字0代表无气相管,第四位数字3代表液相管形式为上翻式。你知道如何挑选鹤管吗?下面流体装卸臂厂家和大家介绍一下。
  1、根据介质和现场条件等因素,确定装卸形式(是槽罐车顶部装卸还是底部装卸)。
  2、装卸低挥发、无危害的介质一般选用单管臂或敞开式,装卸易挥发、易燃、易爆等有危害介质一般选用双管臂密闭形式。
  3、装卸剧毒、低温、腐蚀强、流动性差等介质一般选用对应的专用装卸臂。

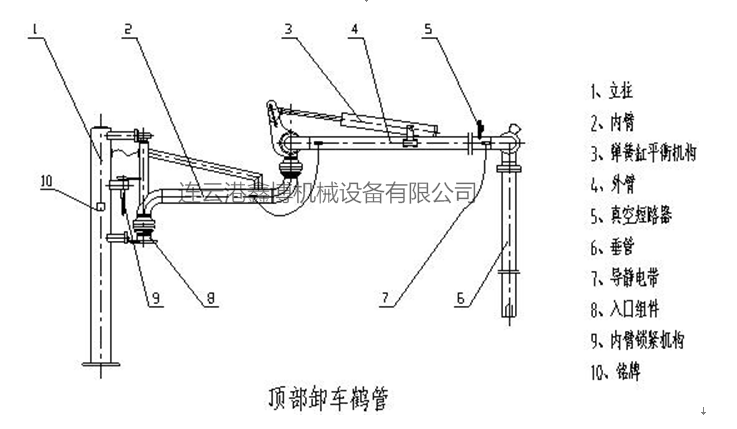

附上技术参数表和鹤管选型表:顶部卸车鹤管AL1403
技术参数
型号 AL1403 备注
规格 DN50、DN80、DN100、DN125、DN150
适用介质 适用于汽、煤、柴油、液态化工介质的汽、火车顶部卸车,
可选配潜油泵(液动潜油泵、电动潜油泵)。

设计温度 -40°C-190°C
设计压力 0-2.5MPa
材质 20#、16Mn、不锈钢





鹤管选型参数表
1.  公称通径   9 栈台高度   mm
2.  输送介质   10 接口中心与栈台边缘距离   mm
3.  管道材质   11 接口中心与槽车中心距离   mm
4.  旋向 左( )/右( ) 12 接口法兰距栈台高度   mm
5.  现场接口法兰标准   13 最小槽车罐口高度   mm
6.  介质温度   14 最大槽车罐口高度   mm
7.  介质压力   15 栈台护栏高度   mm
8.  立柱 配/ 不配 16 雨棚高度   mm
