AL1402潜油泵鹤管
鹤管厂家产品介绍:

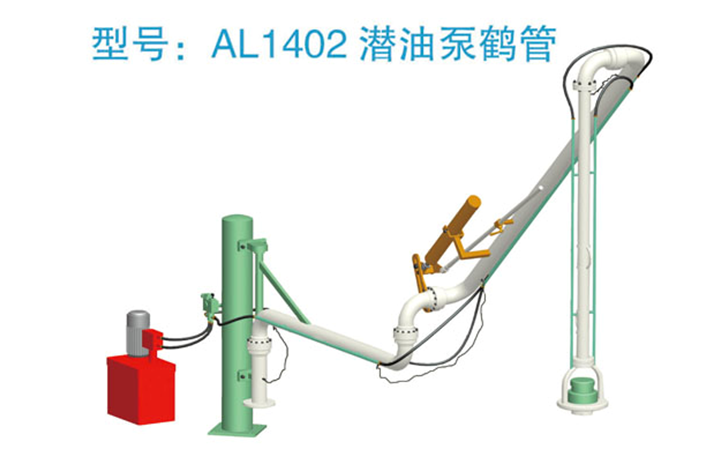

型号:AL1402潜油泵鹤管
适用场合:高温、低气压地区易挥发介质的卸车
适用介质:汽柴油、石脑油、甲醇、苯类等
液动卸槽潜油泵装在鹤管头部;潜没在油液下工作,由于潜油泵的超增压作用,使进油管路在正压下输油,消除了鹤管的气阻现象和离心油泵的气蚀现象。
液动卸槽潜油泵由液压马达和离心泵两大部分组成。
工作原理:把电能转换成液压能驱动压马达,使叶轮转动。
工作流程:电机驱动液压泵,液压泵输出的压力油经溢流阀、控制阀,驱动马达带动叶轮旋转;从而使潜油泵正常工作。
液动潜油泵卸槽特点
1、 卸槽时,鹤管、潜油泵不存在气阻、气蚀现象;
2、 使用本泵增压,不需排除管路内空气;
3、 采用优秀水力模型,CAD优化设计,效率高、噪音小;
4、 用铝合金制造,重量轻、导静电性好;
5、 安装简单、操作方便、运转平稳可靠;
6、 能与各种型号的鹤管连接;
7、 缩短作业时间,减轻工人劳动强度,避免铁路运力损失,减少油品对环境的污染;
8、 无油气、污油、污水排出,减少油品损耗,改善卸油环境。

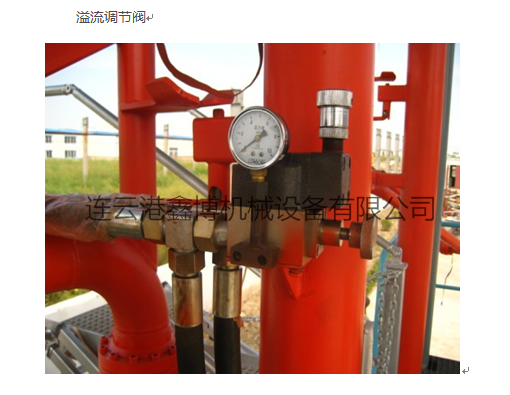

溢流调节阀
潜油泵壳体外观
1、减震支减震支腿,避免壳体与罐底相碰;
2、铜螺母,符合石油库安全规定。
潜油泵装车现场照片

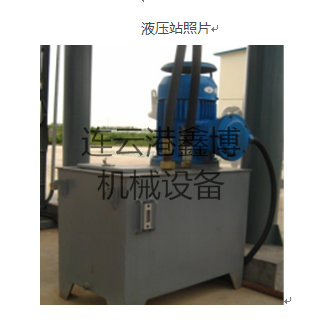

液压站
液压站安装示意图
