定量装车
来源：鹤管厂家 日期：2018-12-11 点击：64
定量装车系统是为了石化行业提高装车速度、精度和安全性，防止冒罐、静电接地等现象研发设计而成，因为在石化行业，装车作业十分频繁。

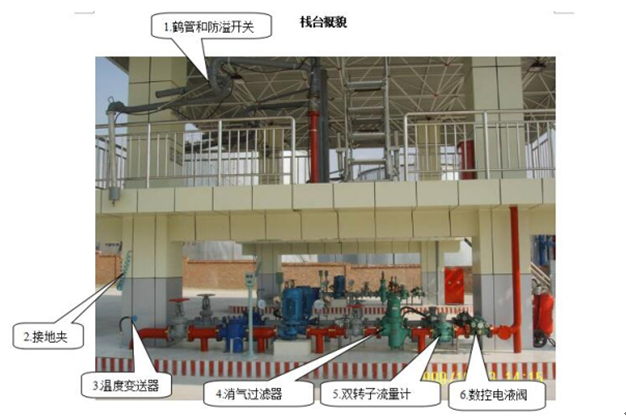

定量装车系统现场控制一般包括：定量装车控制仪、流量计、阀门、温度计、液位开关、静电接地夹、装车泵等的控制，控制仪根据装车工艺现场仪表进行采集和控制；远程管理部分使用工业控制计算机进行集中管理。系统可连接汽车衡，实现多种交割方式。
连云港鑫博机械设备有限公司的定量装车控制系统结构合理，完成开单、装车、出库、核算、报表，每个环节都在系统管理下完成，如果环节出错系统则自动报警，既有效的防止事故的发生，又可以防止操作上的认为作弊，最大限度的消除管理上的漏洞。

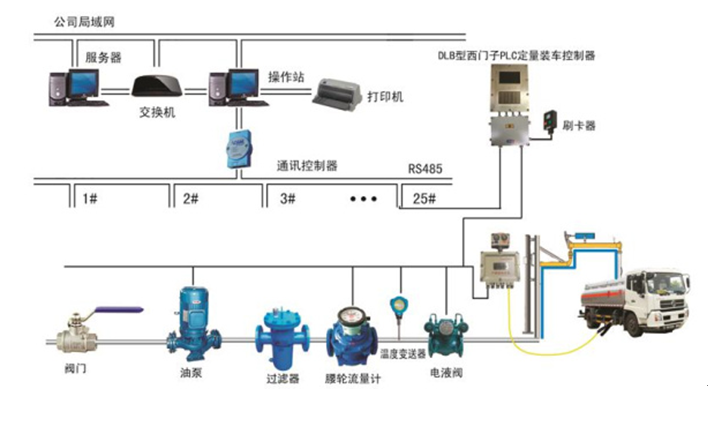

定量装车系统配置示意图。
.png)
上位机系统主要设备选型表(选型示范)：
|
序号 |
名称 |
型号 |
数量 |
生产厂家 |
备注 |
|
1 |
数据服务操作站 |
Pro3381MT/NewCeleron |
|
|
配22”LED |
|
2 |
针式打印机 |
EPSON LQ-630K |
|
|
|
|
3 |
以太网交换机 |
DES-1008D |
|
|
|
|
4 |
串口通讯器 |
ADAM4520 |
|
|
|
|
5 |
在线式UPS |
Castle 3C6K |
|
|
|
|
6 |
装车监控软件 |
CHK-AX |
|
|
|
|
7 |
IC卡通讯软件 |
CHK-AX |
|
|
（选配） |
|
8 |
IC卡写卡器 |
MUR-100 |
|
|
（选配） |
下位机系统设备选型表(选型示范)：
|
序号 |
名称 |
型号 |
数量 |
单位 |
生产厂家 |
备注 |
|
1 |
定量装车控制仪 |
CHK-AX |
|
套 |
|
|
|
2 |
防爆控制箱 |
XBK |
|
台 |
|
|
|
3 |
防爆读卡器 |
IC-O1 |
|
台 |
|
选配 |
|
4 |
IC卡 |
SR-70 |
|
张 |
|
选配 |
|
5 |
流量计 |
|
|
台 |
|
|
|
6 |
控制阀门 |
FBVAA-DN80 |
|
台 |
|
|
|
7 |
静电控制器 |
ET-ELC-G |
|
台 |
|
|
|
8 |
温度变送器 |
|
|
|
|
|
|
9 |
防爆大数码显示屏 |
XY700 |
|
|
|
|
|
10 |
|
|
|
|
|
|
